给家里的戴森 Dyson 吸尘器 V8 更换电池电芯折腾指南

折腾缘由

2017 年购买的戴森 V8 吸尘器 我的家居产品，使用了很久电池现在不行，工作不了多久就会没电，Max 档位更是坚持不了一分钟。

考虑过淘宝购买一块第三方成品电池，但是看了一下 360 元的售价再加上电池及芯片的情况，选择了放弃这个方案，不划算而且电池并没有更好，芯片质量也不确定是否稳定。

网上看到一个自己更换电芯的教程 戴森V8吸尘器电池升级换21700电芯，看起来也不是很复杂，准备自己购买配件更换。自己更换价格低，而且芯片东西是原装的质量更有保障。之前考虑购买锂电池点焊机但是稍微靠谱一点的都需要一百多划不来，电烙铁焊接会对电池有伤害，考虑再三购买了便宜的电芯。之前考虑购买三星的 21700 48X 2代 4800 电池，全新的需要 28元/节，6节就需要 168元。偶然一次看到拼多多有很多便宜电池，如是就下单了确实便宜很多，质量估计也不行但是就当练手了，而且也不确定自己焊接电池能否成功。

购买配件

先准备材料，购买配件如下：

• 力神21700锂电池 10C4000 / 6节 / 48元
• 麻花钻头 21.5mm / 13元
• 青壳纸21700 绝缘贴片 / 3元
• 多股电线 2.5平 / 2.3元
• 广崎锡丝 0.8mm / 9.9元
• 助焊膏1盒 / 2.9元
• 烙铁头936 刀头K / 1.34元

合计花费：80元

之前自备工具如下：

• 电烙铁
• 手电钻
• 多头螺丝刀
• 其他

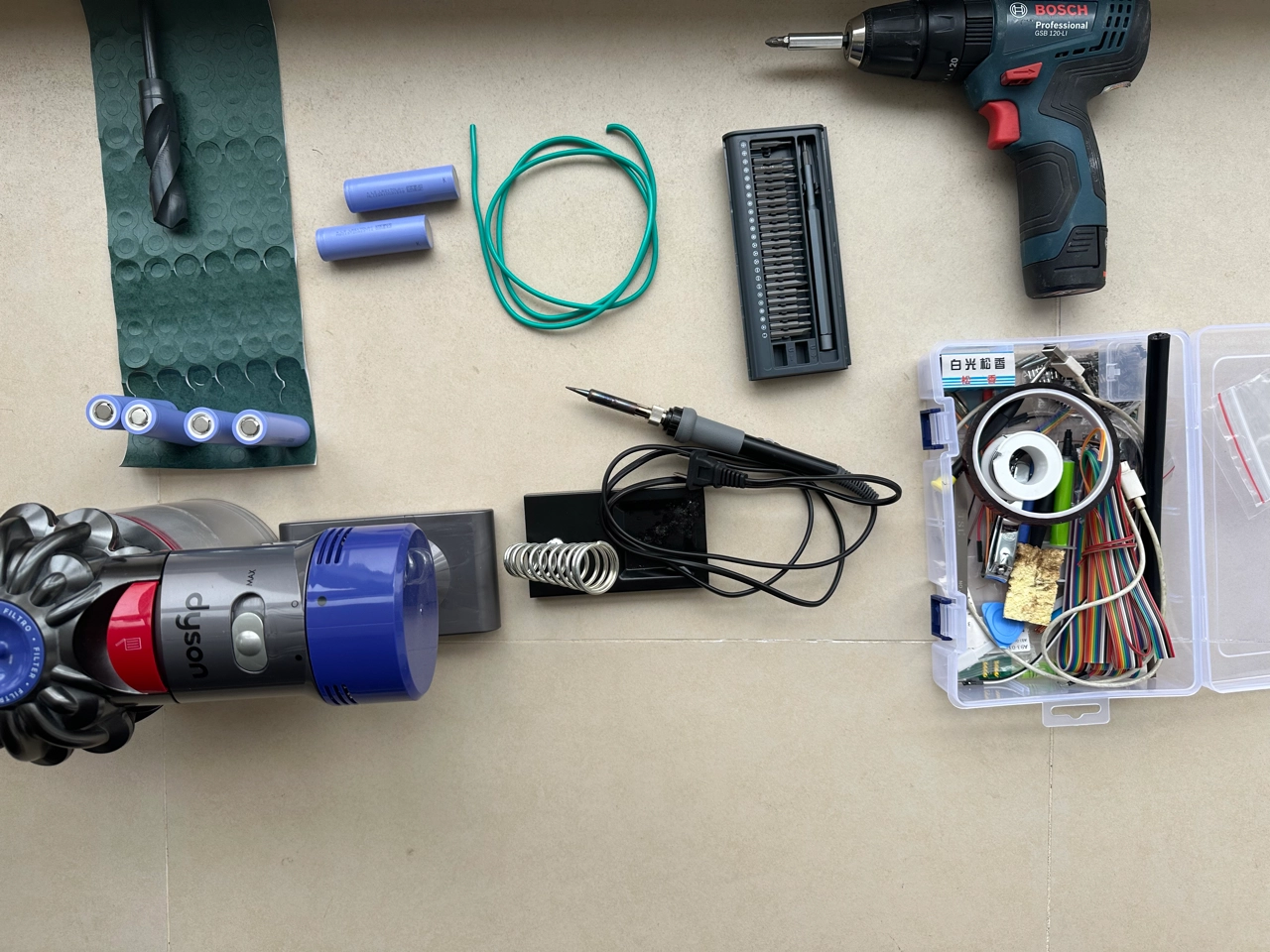

工具和配件如下图片：

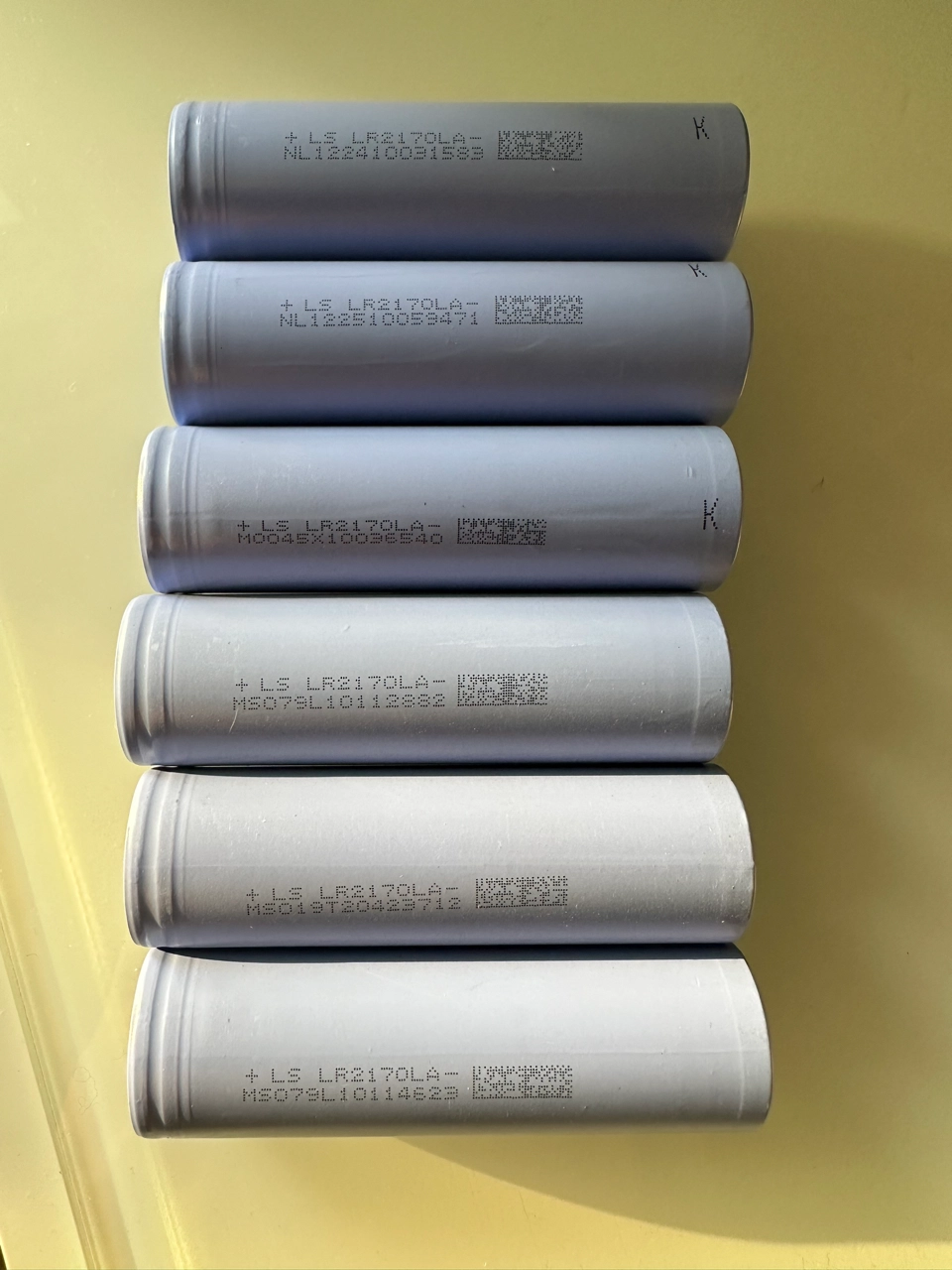

购买的便宜电池 8元/节，感觉是拆机或包皮的。

拆电池壳

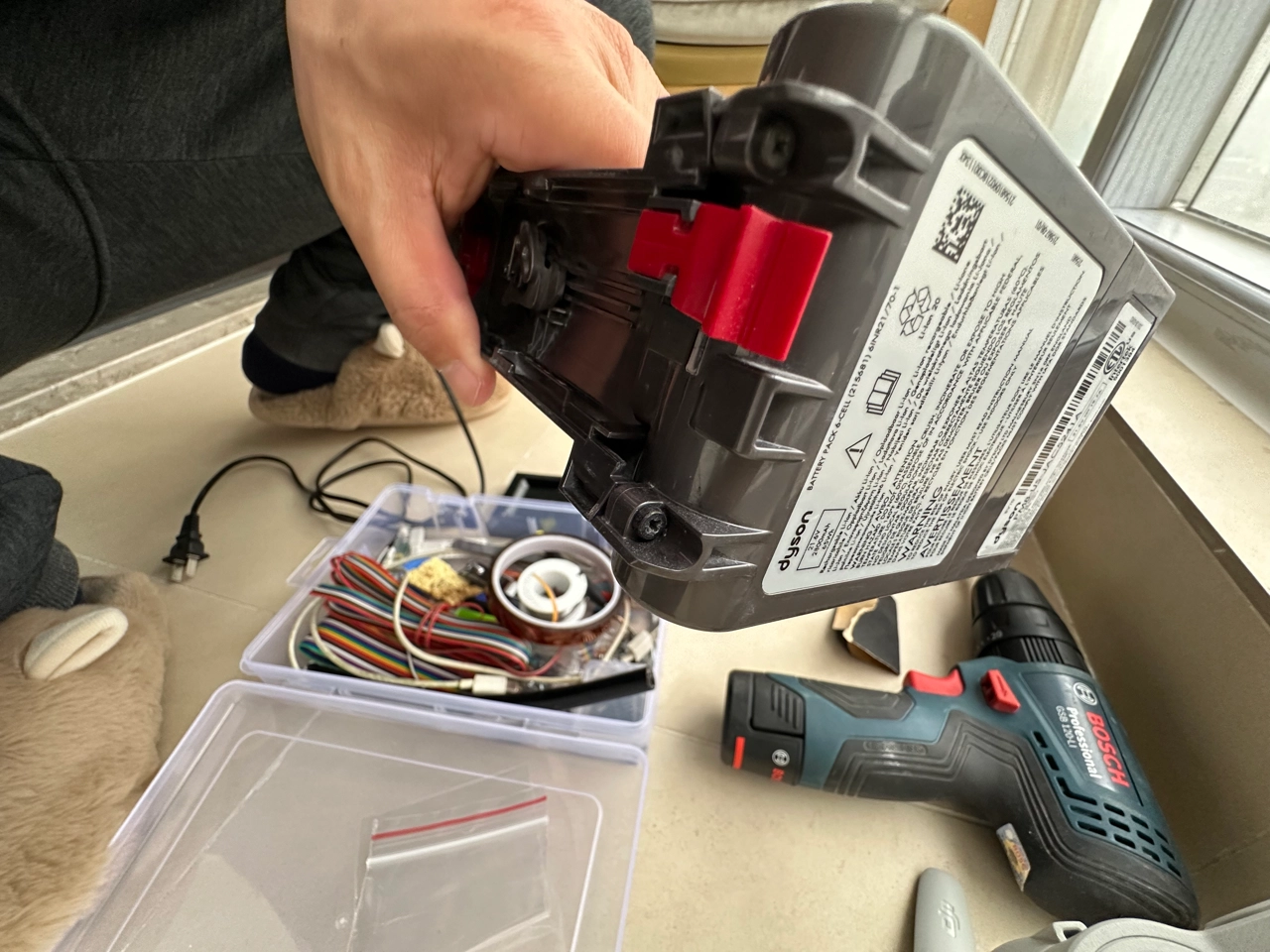

我是暴力拆开的，特别紧，上文链接中的使用牙签拆开方式会好很多。本次拆解比较匆忙没有准备，暴力拆开的没有在乎细节和美观度反正自己用。如果再次考虑会提前准备牙签，保证外观的美观度。

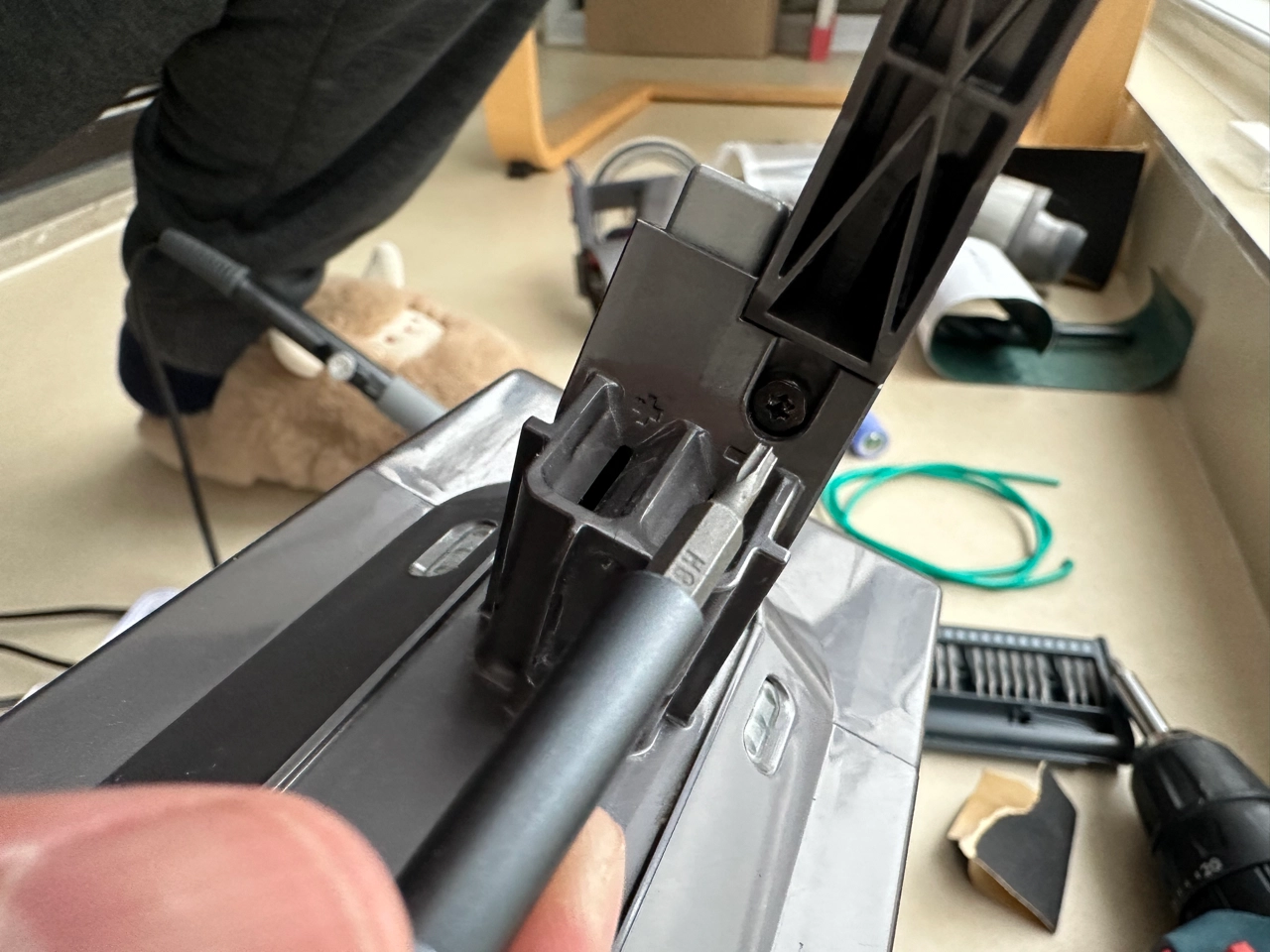

拆下 3颗 十字螺丝

拆下 1颗 六角 螺丝

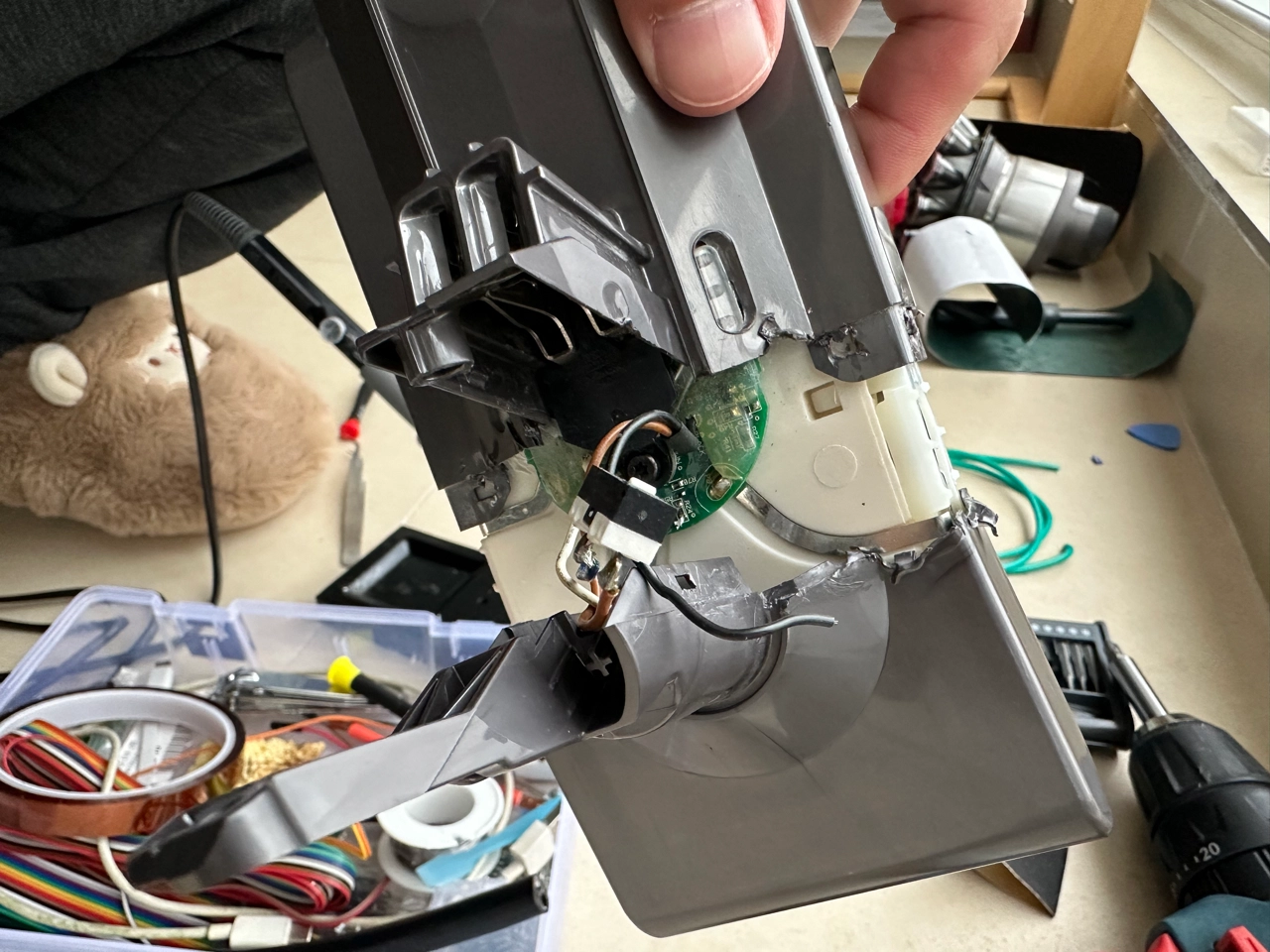

暴力拆开的，其实可以用牙签顶住 6个卡扣

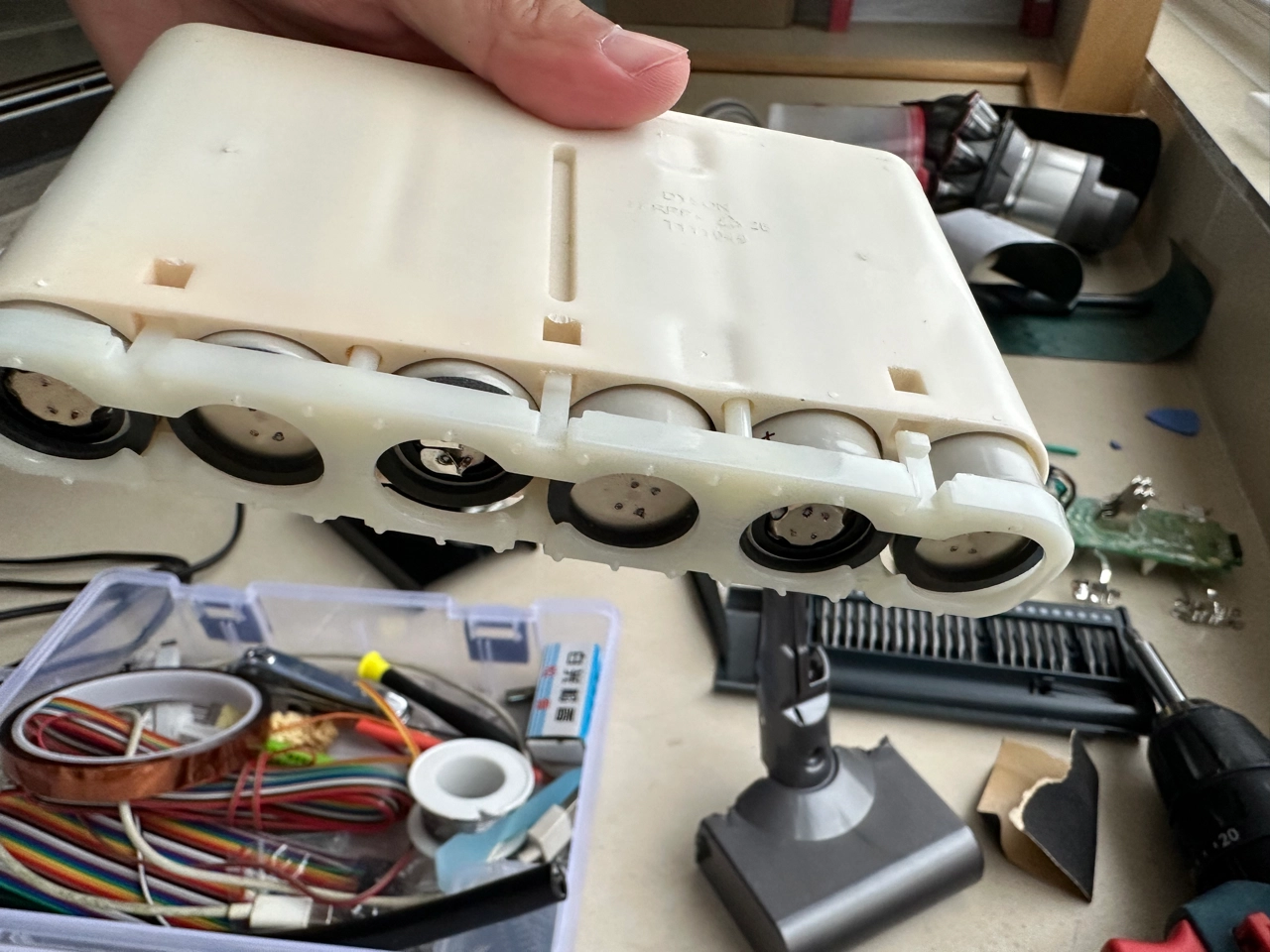

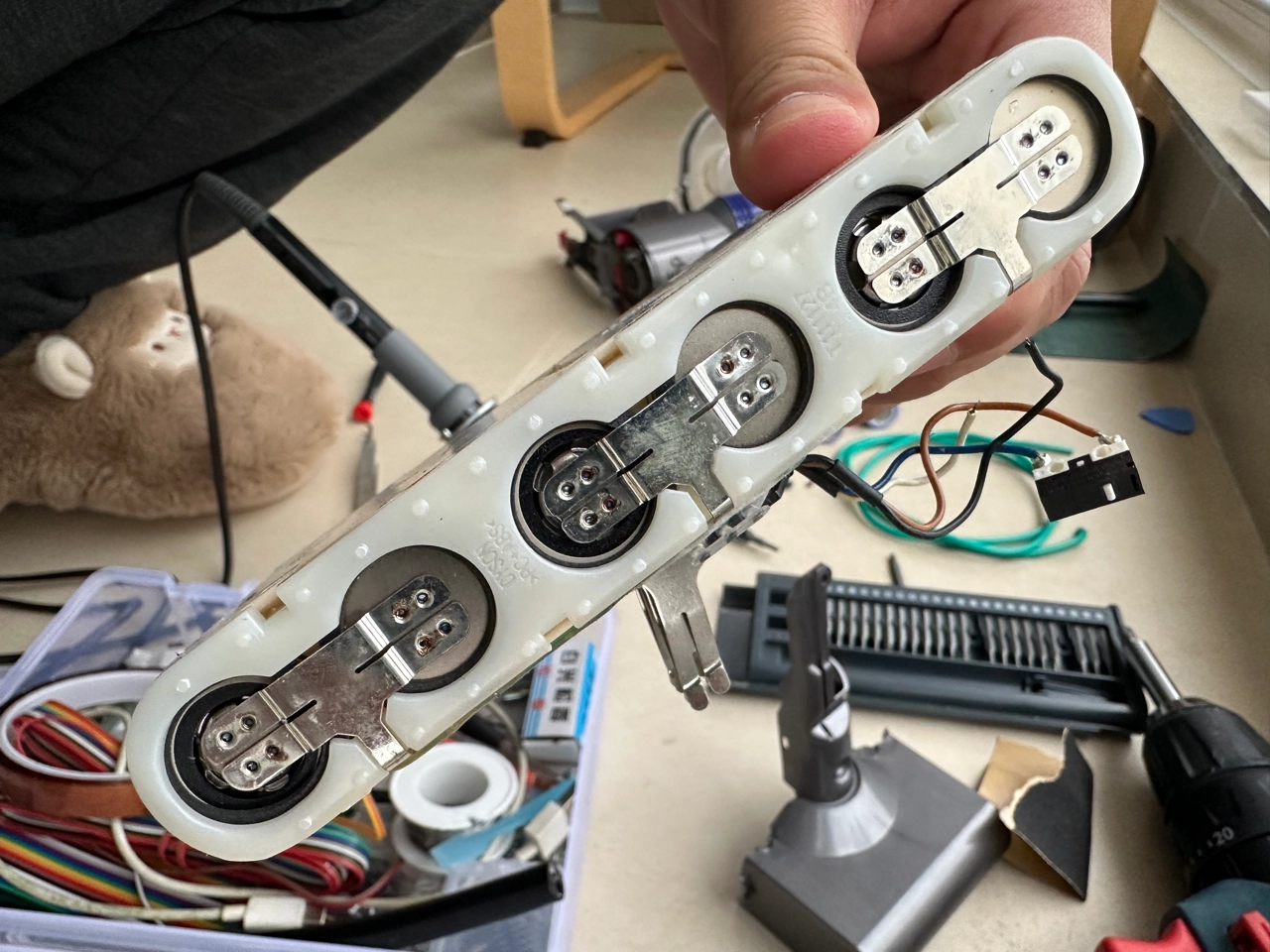

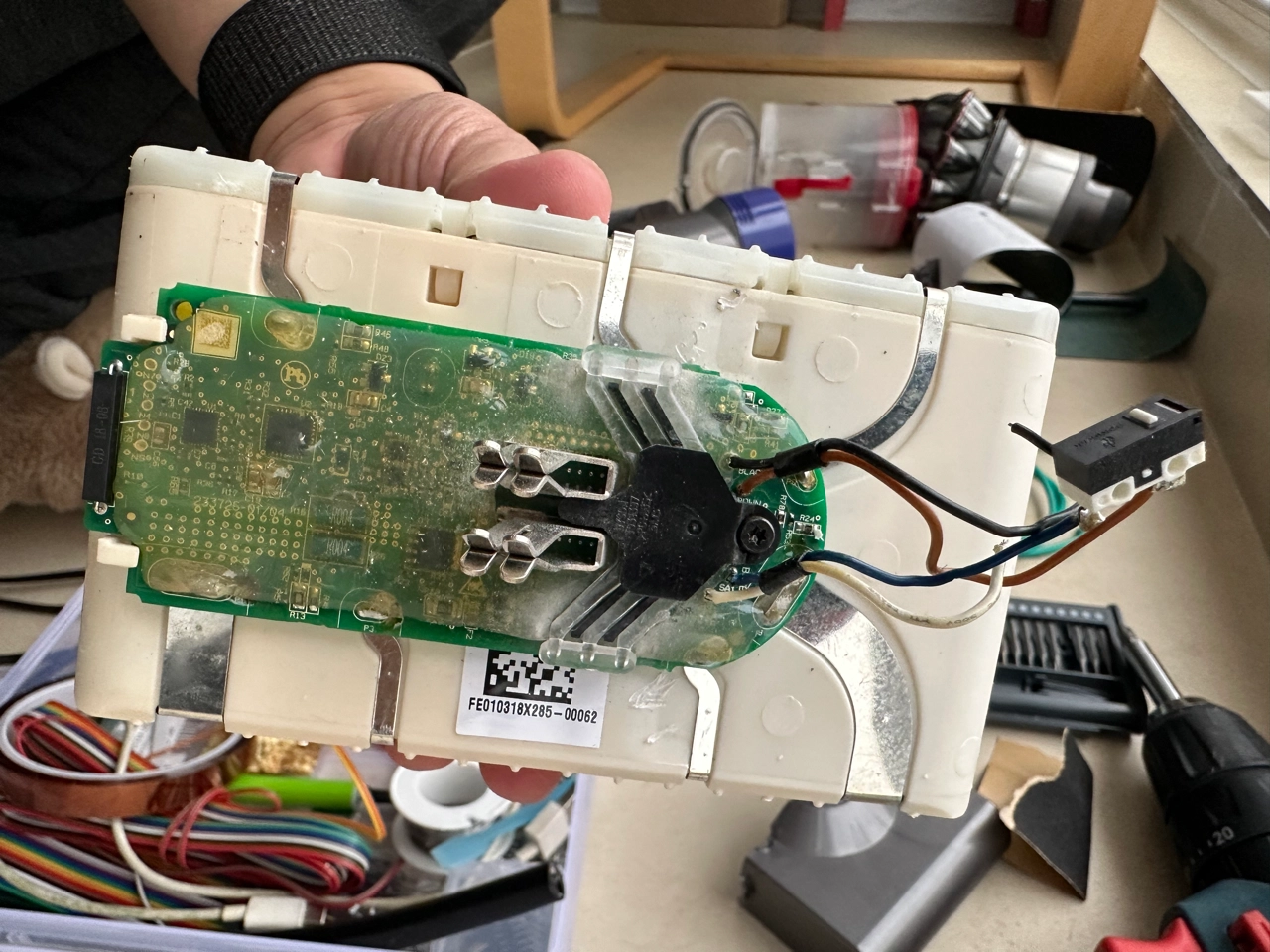

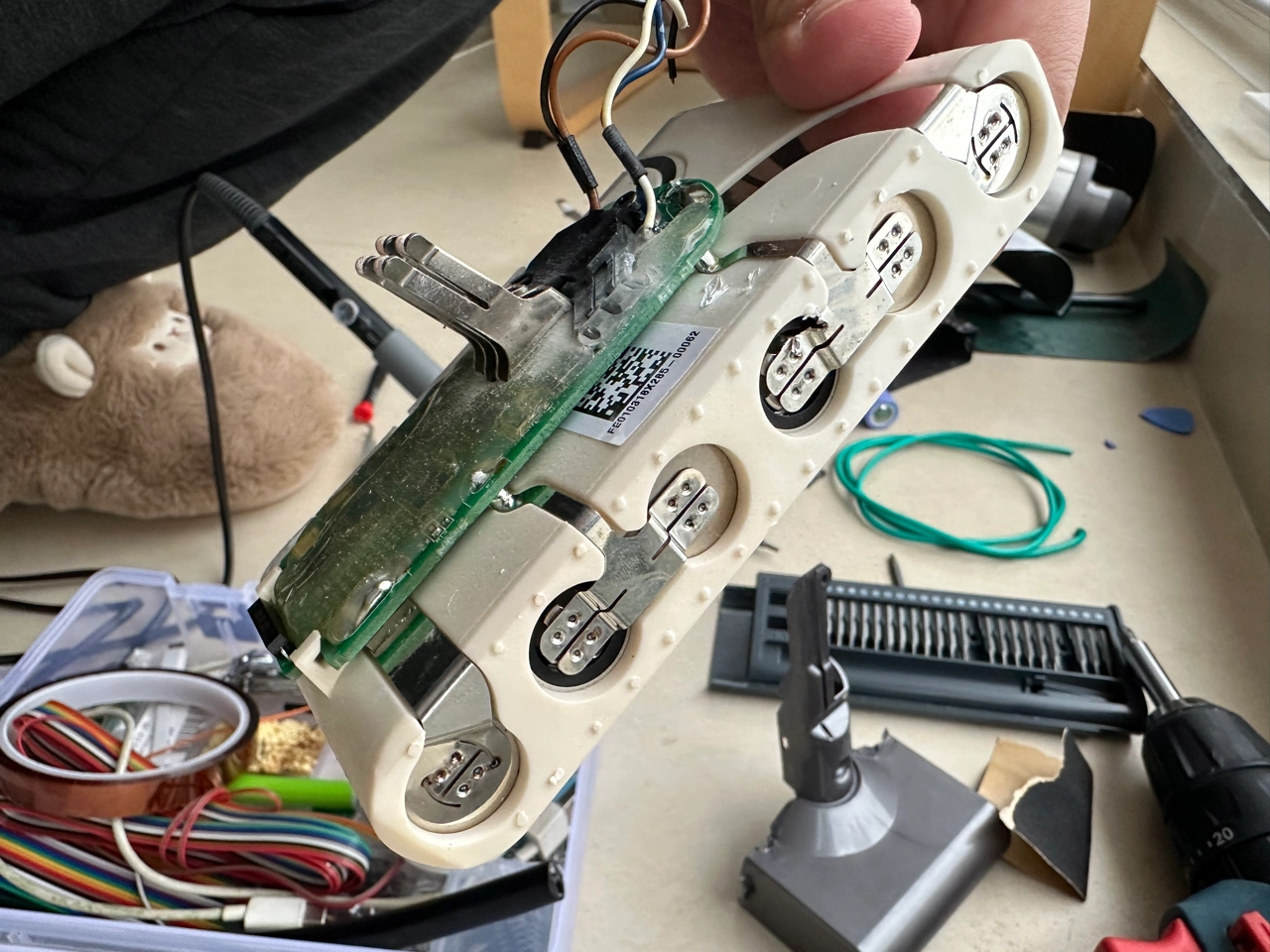

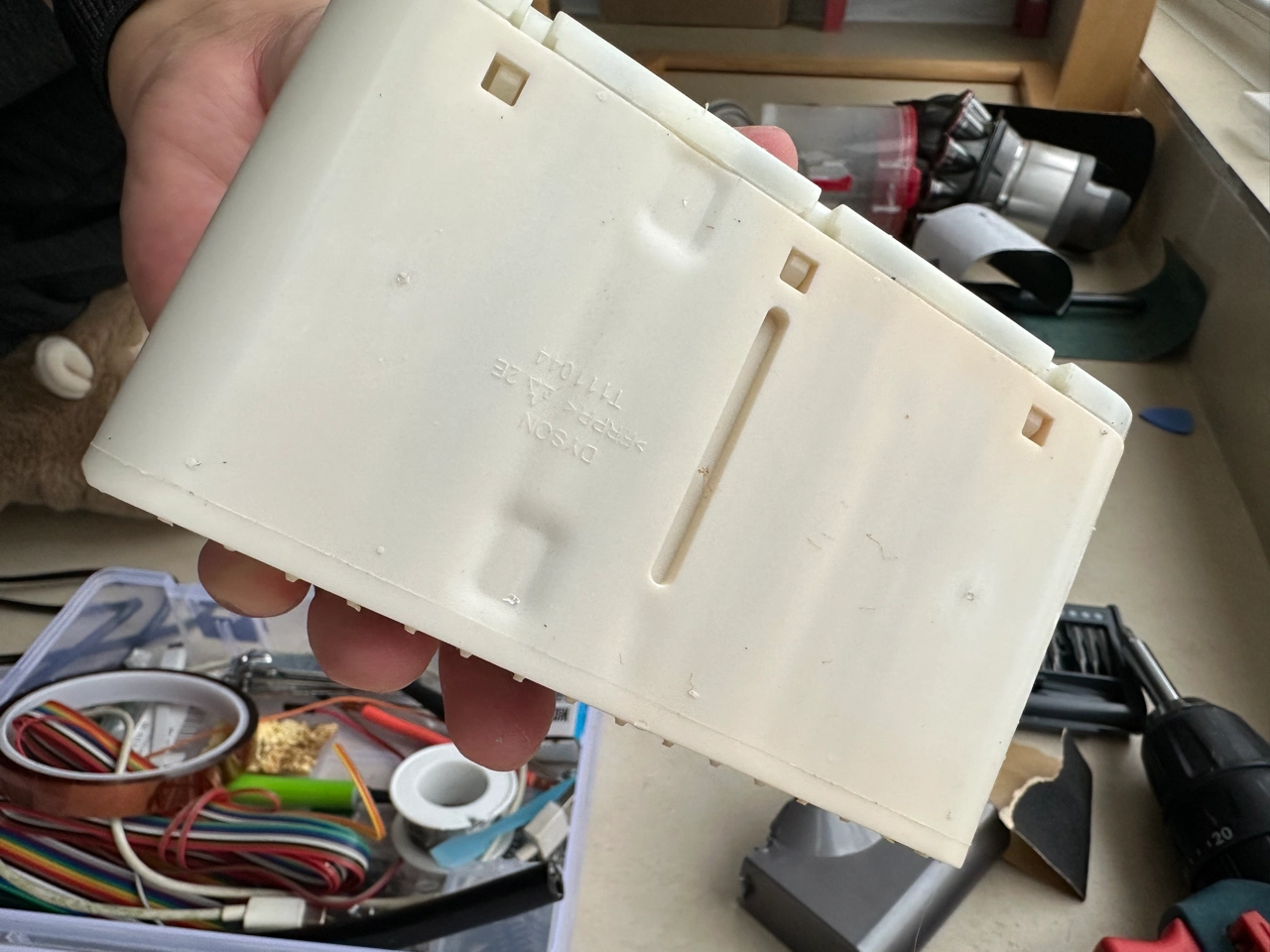

拆开后的电池内部结构

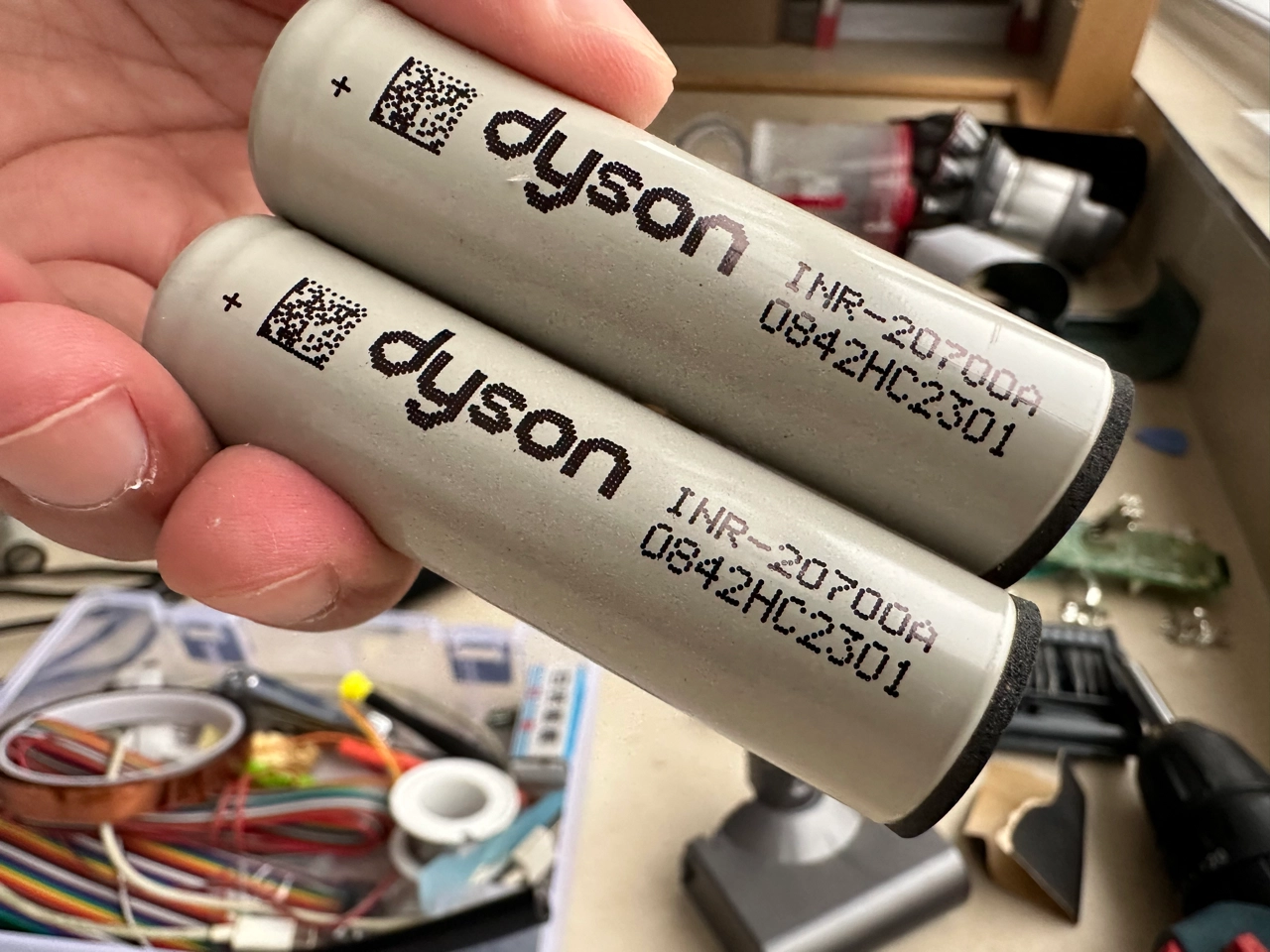

原装电池是特殊的 20700，价格较贵所以更换的 21700

焊接电池

电烙铁焊接需要注意几点：

• 电烙铁的功率温度，最好是大功率能快速加热的；
• 电烙铁头一定要比较好用的；
• 焊锡丝选择低温质量好点的；
• 使用助焊剂会更好焊接。

我第一次焊接就失败了，因为焊锡丝不行，电烙铁头也不行加热不行太慢，最好用刀头。阳极可以不需要助焊剂很好焊接上，但是阴极比较难需要加热很久，所以使用助焊剂比较好，温度我使用的 400度。

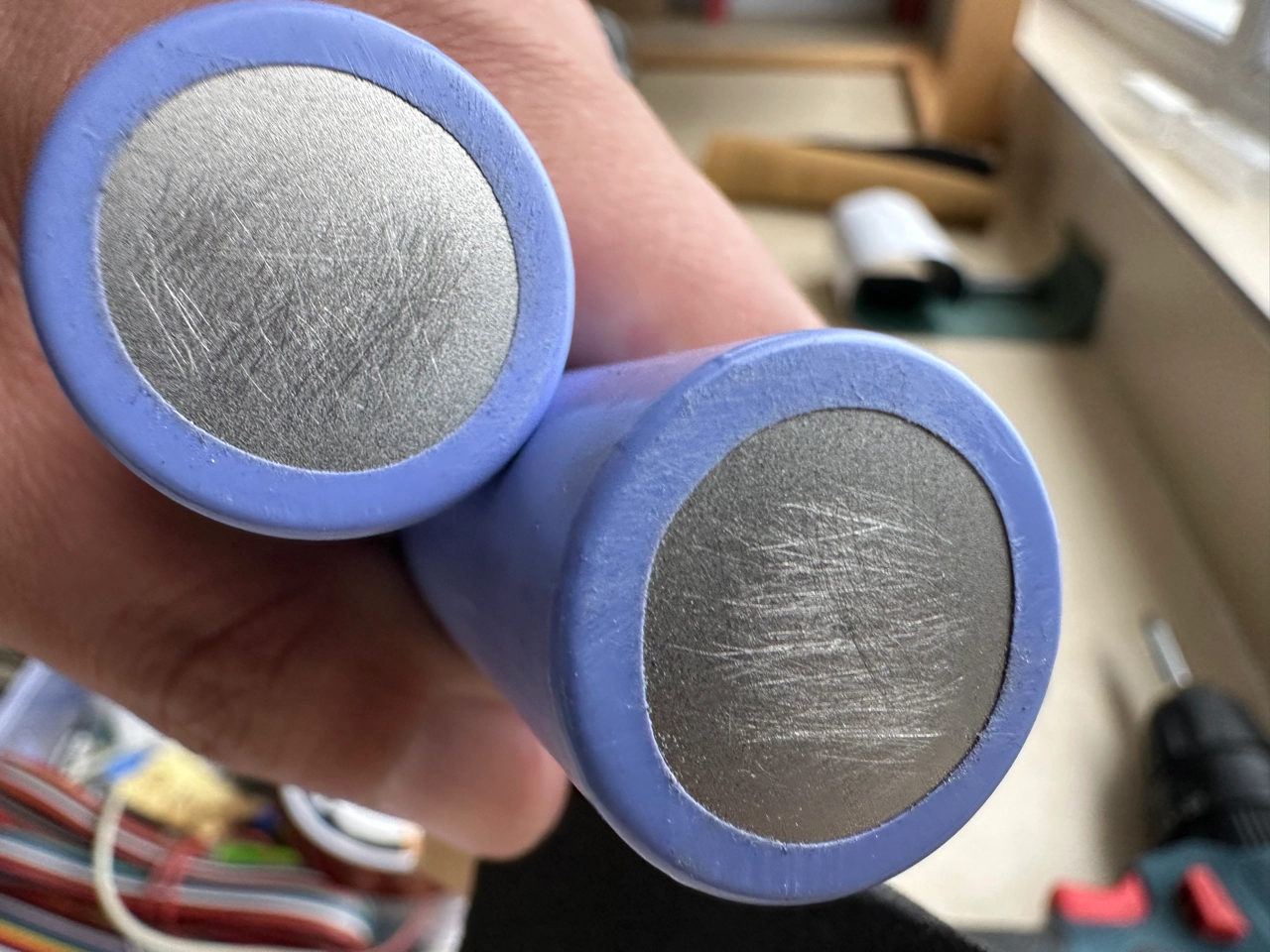

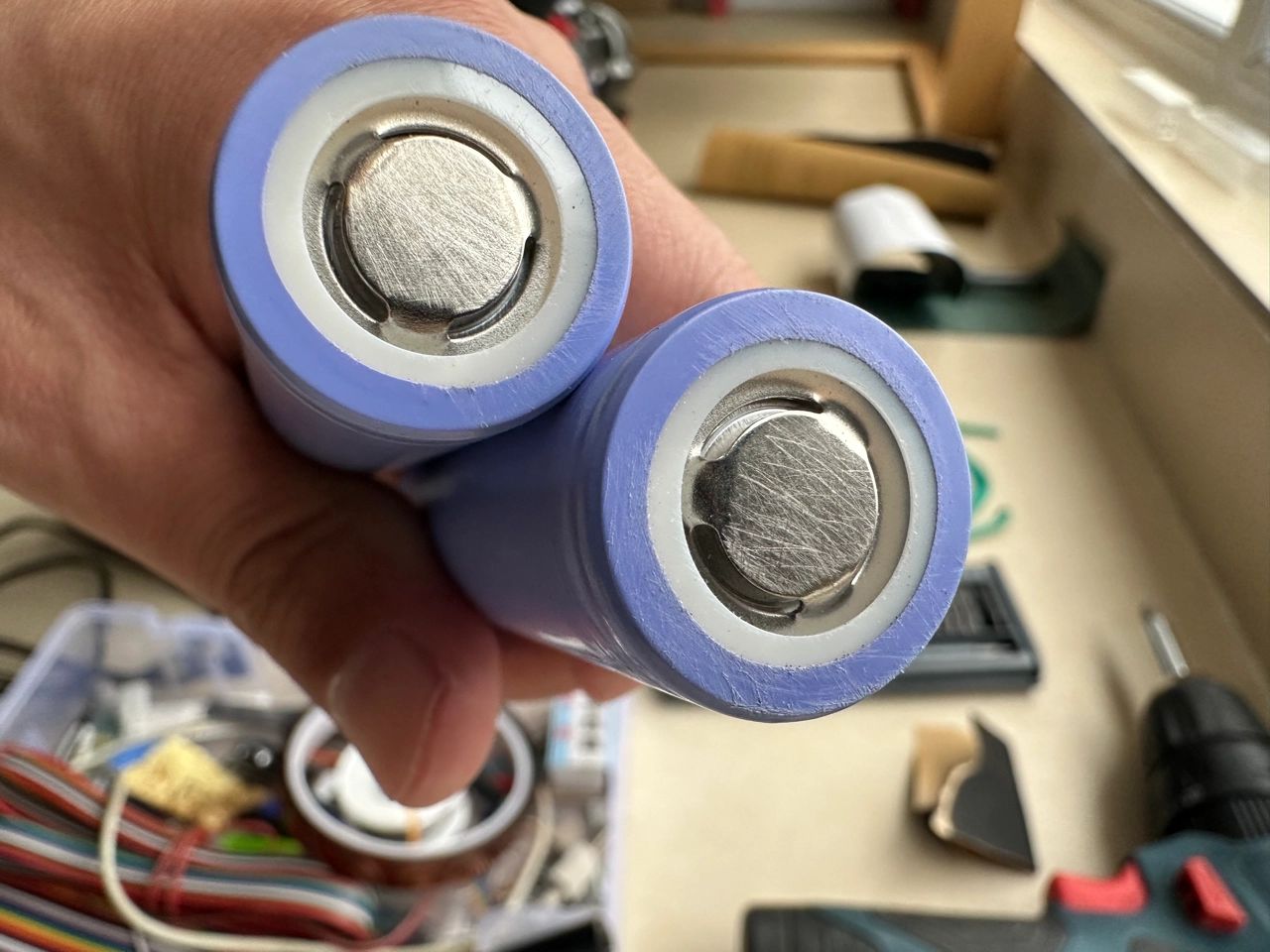

用砂纸打磨正负极，提高焊接成功率。

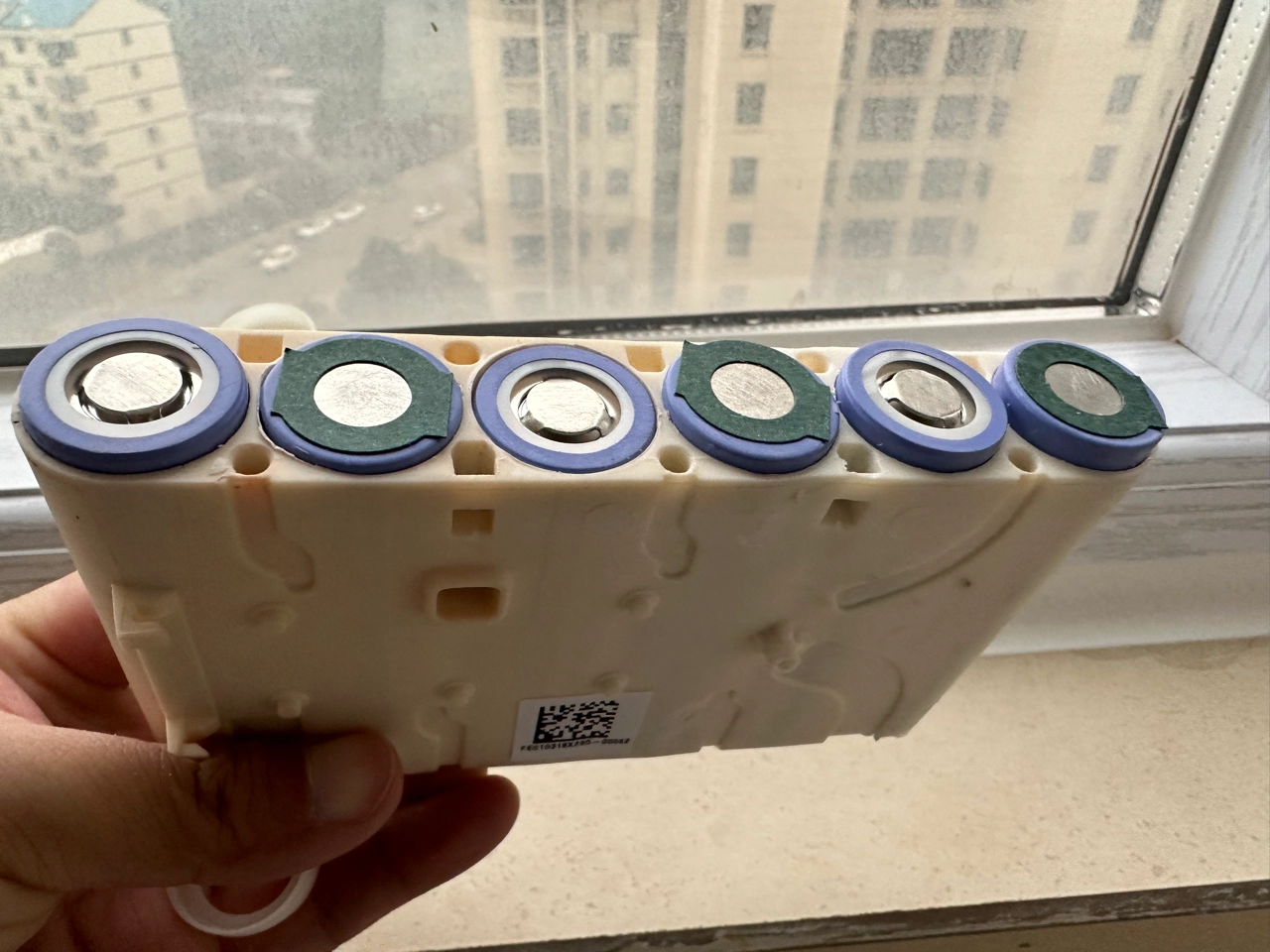

应该是阳极贴青壳纸，我贴错了。（防止阳极短路的）

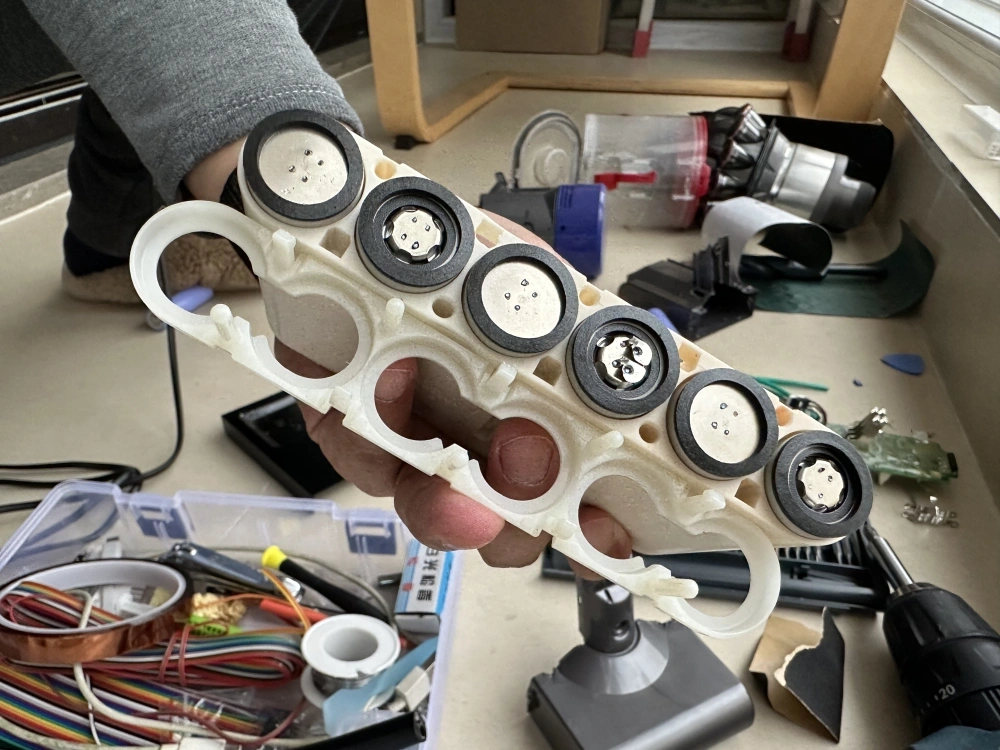

钻头扩孔时注意不要打到底，我的就是打穿了，电池不能更牢固的卡在里面，但是影响应该也不大，别摔就行，如果经常摔会让电池产生位移产生虚焊和断开。

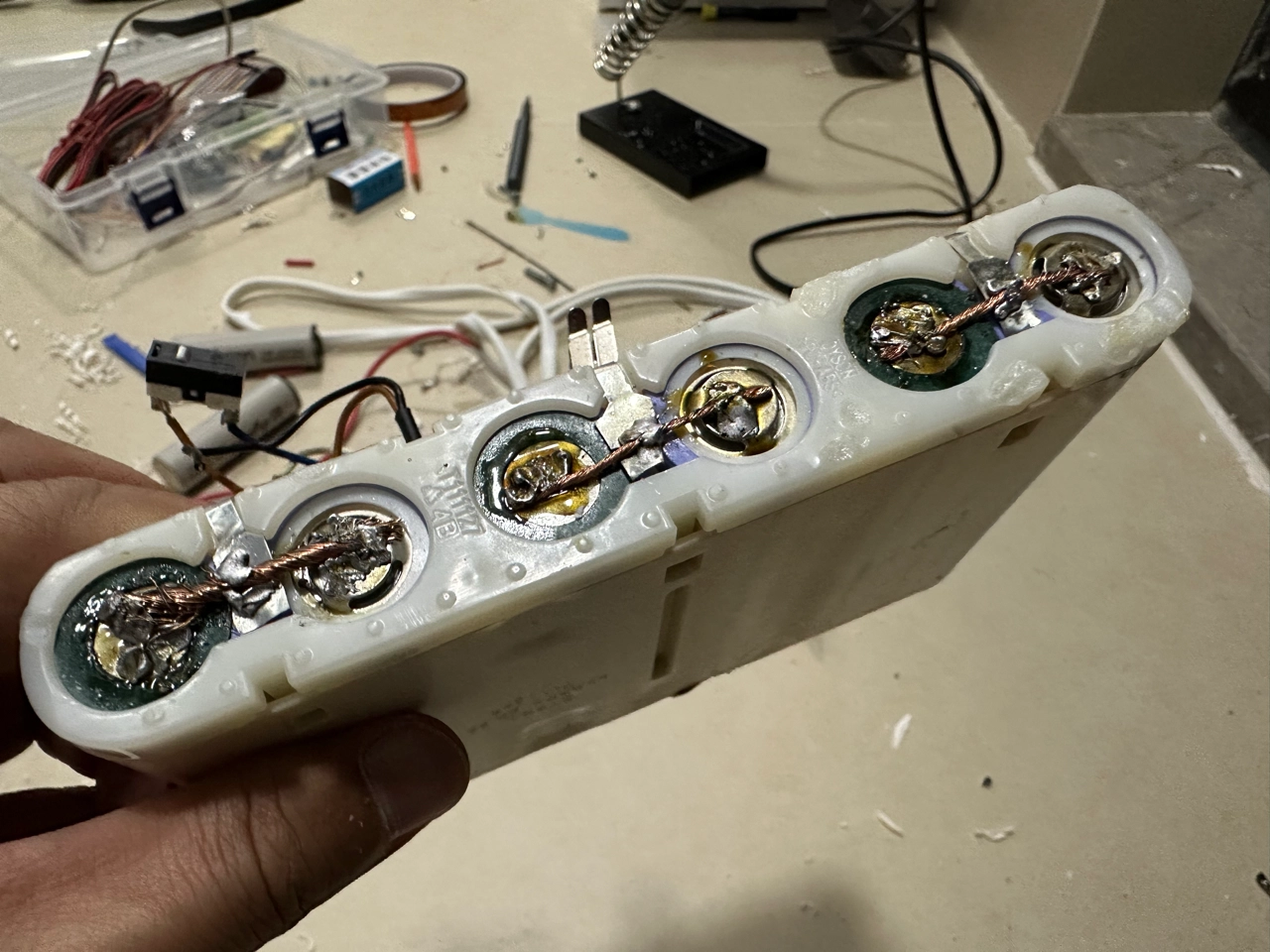

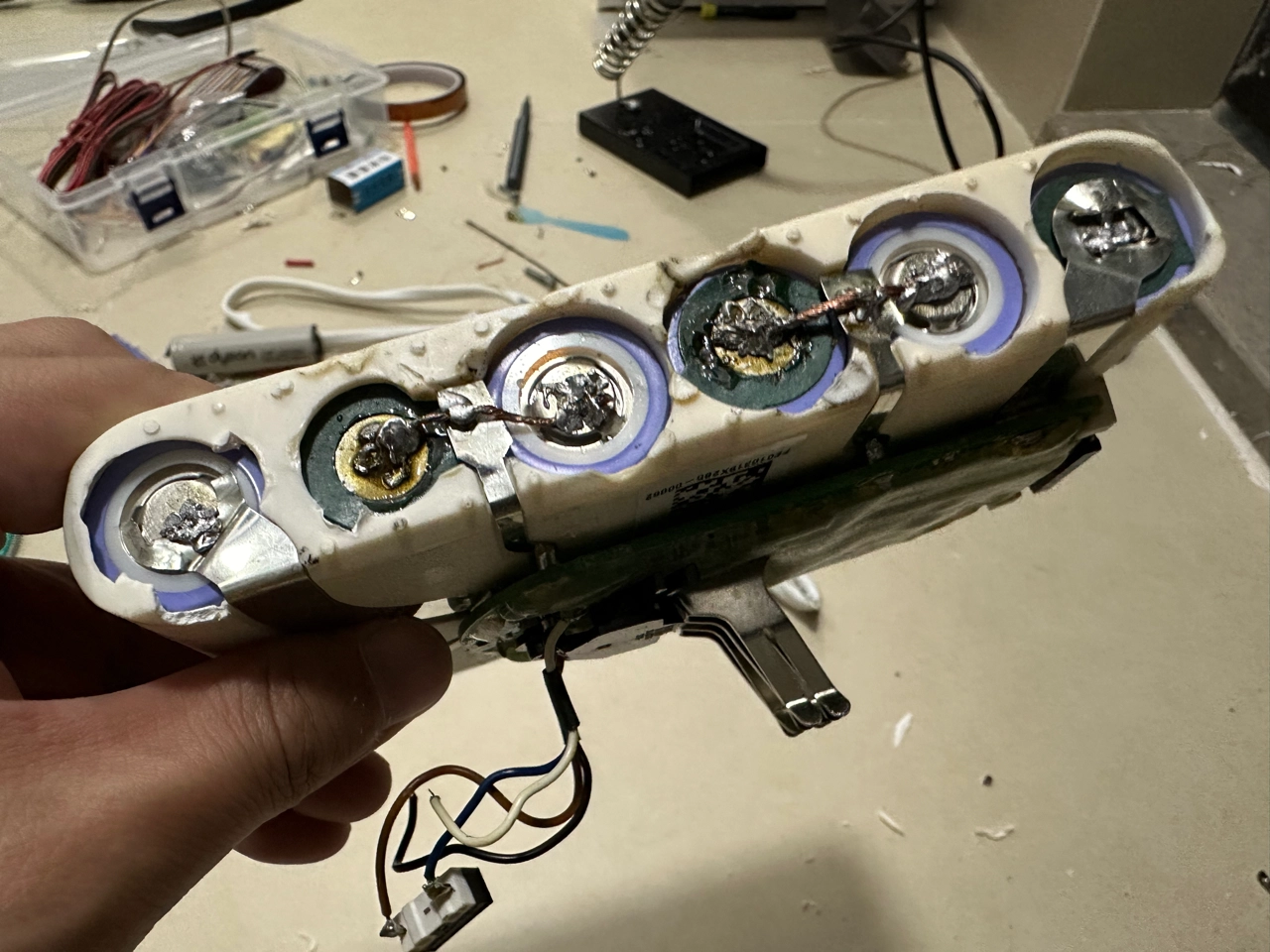

由于焊接工具不行，非常难看准备不足。

最后焊接完，组装到壳子后，发现无法使用，应该是虚焊导致的，不折腾了，工具不行，购买新的工具下次继续。

成功后续

由于第一次电烙铁焊接电池失败，寻找原因，猜测应该是：

• 电烙铁头不行氧化了；
• 尖加热不太慢华锡慢；
• 松香助焊效果差；
• 焊锡丝质量太差温度高；

解决方案：

• 购买烙铁头 刀头；
• 购买助焊剂；
• 购买质量好的焊锡丝。

东西回来后，焊接成功。注意小技巧：

• 温度 400度；
• 涂抹助焊剂；
• 化锡后电烙铁停留 3秒焊接更牢固；
• 电池和导线分别上锡；

焊接完成后，组装到原装电池壳里，连上充电线点亮蓝灯。再组装到吸尘器主体连接电源，成功点亮蓝灯充电状态，试用吸尘器普通档位和 Max 档位没有异常。至此成功完成电芯更换，拼多多买的便宜电芯不知道能使用多久，先这么用着，不行了后面再更换更好的三星电芯。也算第一次练手，太贵电芯担心搞废了划不来。
